Stoen Operator skanuje linie energetyczne z powietrza

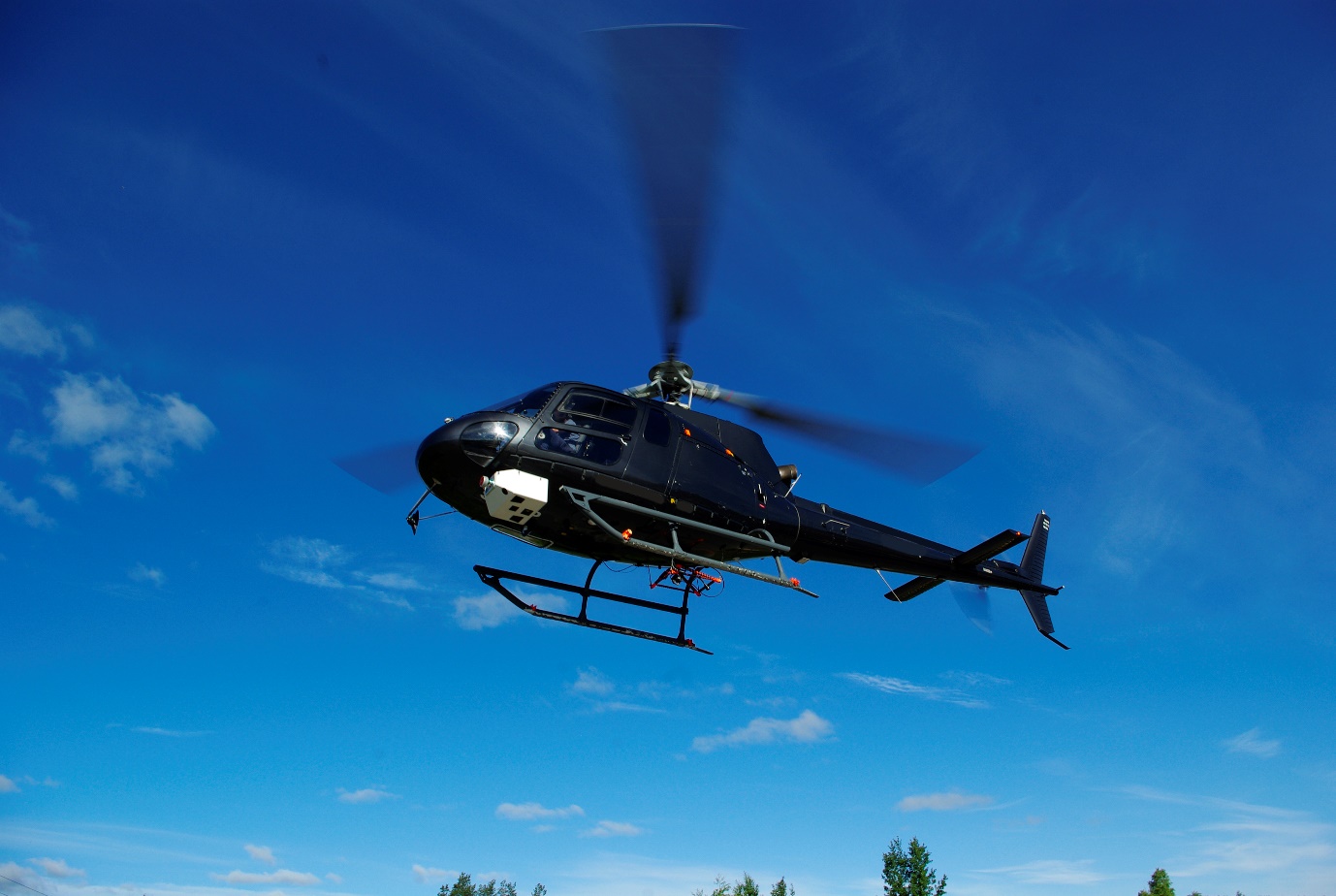

Stoen Operator realizuje innowacyjny projekt tworzenia modelu 3D linii napowietrznych wysokiego napięcia. Przy współpracy z firmą Vimap skanuje sieć z helikoptera. Dostarczone dane posłużą do monitorowania trudnodostępnych miejsc i zwiększania stabilności dostaw energii. Pierwszy etap skanowania linii napowietrznych wysokiego napięcia wykonano 1 października 2021 roku. Śmigłowiec wyposażony w specjalistyczny system do diagnostyki urządzeń sieciowych podczas jednego dnia pracy zmapował 90 km sieci zlokalizowanej głównie we wschodniej części Warszawy. Kolejny oblot zaplanowany jest na drugą połowę 2022 roku. – Obecnie w ramach projektu zeskanowaliśmy jednorazowo jedną czwartą linii napowietrznych wysokiego napięcia. Ze względu na charakterystykę sieci Warszawy, tj. stosunkowo niewielką i skoncentrowaną wokół miasta sieć, obloty są ułatwione. Jedyne ograniczenia mogą wynikać ze stref takich jak lotniska czy tereny wojskowe, które wymagają specjalnych pozwoleń. Przykładowo część linii wysokiego napięcia należących do Stoen Operator znajduje się na tyle blisko lotniska Warszawa Okęcie, że oblot nad tym obszarem musi zostać zrealizowany w ścisłej komunikacji z kontrolerem ruchu lotniczego – powiedział Szymon Pomykała, Specjalista Standardów Sieci w Stoen Operator. Vimap specjalizuje się w mapowaniu sieci elektroenergetycznych. Dzięki raportom otrzymanym od tej firmy warszawski operator sieci dystrybucyjnej skróci czas aktualizacji inwentaryzacji.

Poszerzy również możliwości w zakresie oceny stanu technicznego elementów będących poza zasięgiem wzroku pracownika terenowego, wykonywania analiz sieci dla zmiennych warunków (np. temperatura przewodów), a nawet tworzenia symulacji upadków drzew. – W celu uzyskania informacji o infrastrukturze korzystamy z różnych typów helikopterów wyposażonych w specjalistyczny sprzęt pomiarowy. Konfiguracja systemu zamontowanego na śmigłowcu jest zawsze dopasowana i dostosowana do celów projektu i rodzaju badanej infrastruktury. Obok zaawansowanej aparatury w ramach projektu dostarczamy własne, dedykowane oprogramowanie vMatic do zarządzania dostarczanymi danymi. Zapewnia ono wizualizację i integrację pozyskanych danych. Dodatkowo rozwiązanie to w sposób automatyczny wykrywa zbliżenia oraz zbyt małe odległości przy zadanych parametrach – Krzysztof Tkocz z Vimap.
Innowacyjny system diagnostyki sieci
Do skanowania konfiguracji sieci i urządzeń w niej zabudowanych wykorzystywany jest zaawansowany technologicznie system składający się z kilku urządzeń pomiarowych. Wysokiej rozdzielczości kamery rejestrują poszczególne elementy infrastruktury i wykonują bardzo szczegółowe zdjęcia o wysokiej jakości, które następnie przetwarzane są przez dedykowane oprogramowanie. W ten sposób możliwe jest m.in. szybkie wykrycie usterek i nieprawidłowości mogących doprowadzić do awarii i przerw w dostawie energii elektrycznej dla naszych klientów. Dzięki zastosowaniu technologii skaningu laserowego (lidar) wykonywany jest model 3D linii oraz jej otoczenia. Korzystając z trójwymiarowego obrazu terenu, zdjęć oraz narzędzi do analizy, możliwe jest dokładne określenie miejsc, gdzie nie są spełnione normatywne wymagania odległości np. do drzew bądź budynków. Informacje te pozwalają na podjęcie odpowiednich działań konserwacyjnych mających na celu zminimalizowanie zagrożeń dla bezpieczeństwa sieci. Współpraca z firmą Vimap nie oznacza zaprzestania “klasycznych” oględzin przez pracowników. Jak zapewniają przedstawiciele Stoen Operator, dokładną ocenę fundamentów i dolnych części słupa lepiej wykonać podczas pieszych inspekcji, które odbywają się w przypadku tych urządzeń raz na rok. Z kolei skanowanie linii z wykorzystaniem helikoptera pozwala dokładniej ocenić stan elementów infrastruktury będących poza zasięgiem wzroku pracownika terenowego. Stąd najlepszym rozwiązaniem jest ocena stanu technicznego urządzeń sieci w modelu hybrydowym.
Monitorowanie infrastruktury z wykorzystaniem cyfrowych narzędzi
Projekt skanowania linii napowietrznych wysokiego napięcia nie jest pierwszym tego typu przedsięwzięciem. Stoen Operator wykonywał już mapowanie linii napowietrznych średniego i niskiego napięcia z wykorzystaniem floty dronów. Znalazły one także zastosowanie w działalności Pogotowia Energetycznego jako narzędzie wspomagające pracowników terenowych do oceny zdarzeń awaryjnych i planowych w terenie trudnodostępnym. Warto zauważyć, że wszystkie te działania wpisują się jednocześnie w szerszą strategię grupy E.ON, której jednym z trzech filarów jest digitalizacja oparta na coraz szerszym zastosowaniu rozwiązań cyfrowych do monitorowania infrastruktury.

źródło: Stoen Operator
